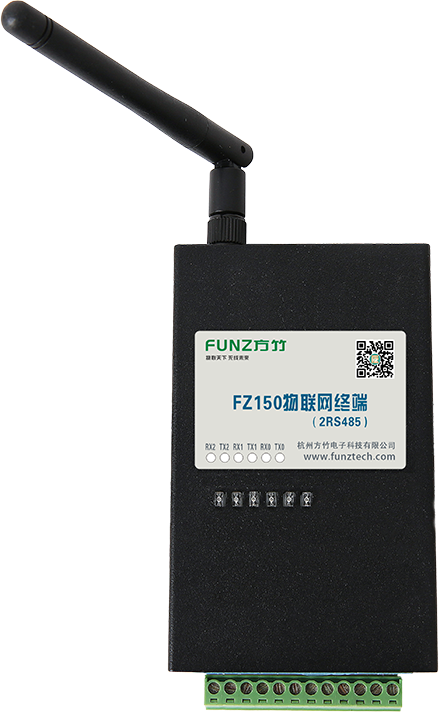

FZ150数采终端
产品型号：FZ150/FBox150
产品分类：工业物联网采集
终端功能：RS485通讯采集终端
尺寸：101.1mm×62.0mm×25.5mm
关键特性
工业级设计&高可靠性
2通道RS485通讯采集
通用MODBUS-RTU协议，电、水和气表协议等数据采集
RS485/以太网/无线LoRa/无线4G通讯输出
MODBUS-RTU/MODBUS-TCP/MQTT协议输出
下载规格书
规格参数
输入性能
RS485采集通道数2
采集通讯协议通用MODBUS-RTU；电表协议：DL/T645-1997、DL/T645-2007；水电表协议：CJ/T188-2004 气表协议： 苍南和天信自定义协议 透传以及其他定制协议
采集设备数最大64个设备
采集位号数最多64个位号
输出性能
型号FZ150-C2220FZ150- C2228FZ150-C222CFBox150- C222E
输出接口RS485RS485和以太网LoRa无线
（FZMacPro无线协议，空旷环境通讯距离≥3000米）		4G无线（全网通，支持电信、移动和联通）
输出协议MODBUS-RTUMODBUS- RTU和MODBUS- TCPMODBUS
（接入无线LoRa网关，MODBUS-RTU和MODBUS-TCP协议输出）		MQTT通讯协议
通用性能
接口插入式接线端子12P（3.81间距）
配置接口RS485，默认115200-8-N-1
供电8~38VDC（符合工业应用的12V DC，24V DC电压要求均可）
功耗0.3W@12VDC
外壳钣金101.1mm×62.0mm×25.5mm（不含天线与电气连接器）
安装方式壁挂（或导轨，选配）安装
工作环境-10~65℃；0%RH~90%RH（非结露）
存储条件-20~80℃；0%RH~90%RH（非结露）


尺寸详情

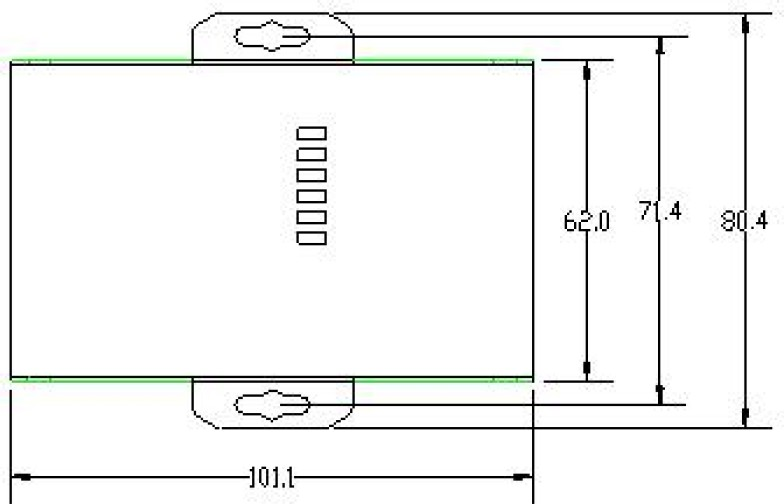

本产品为室内安装仪表，物联网终端尺寸101.1mm x62.0mm x 25.5mm如下图：

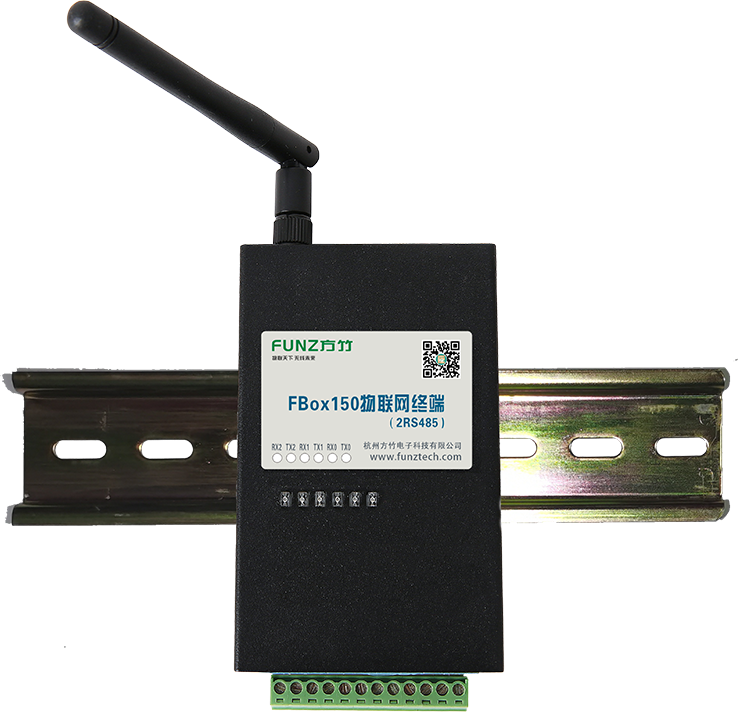

注意：支持导轨安装，壁挂固定耳朵可拆卸。

产品选型
名称
型号
描述
物联网终端
（2RS485）		FZ150- C2220数采终端，2通道RS485通讯采集，MODBUS-RTU协议输出
FZ150- C2228数采终端，2通道RS485通讯采集，MODBUS-RTU协议和MODBUS-TCP协议输出
FZ150- C222C数采终端，2通道RS485通讯采集，LoRa无线上传，接入LoRa网关实现MODBUS协议输出

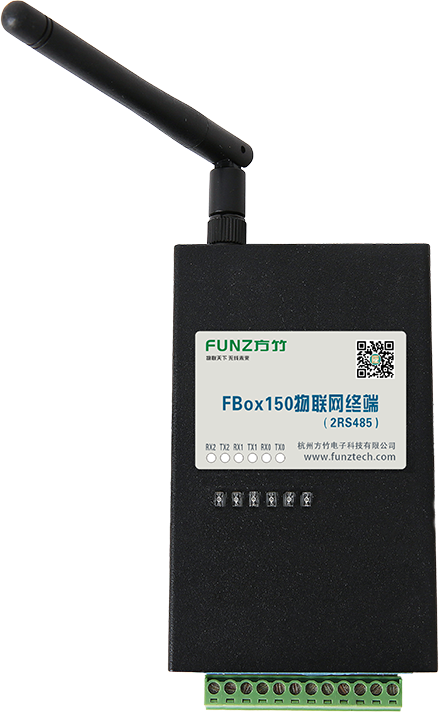

FBox150- C222E数采终端，2通道RS485通讯采集，4G无线上传，MQTT协议接入IOT平台
