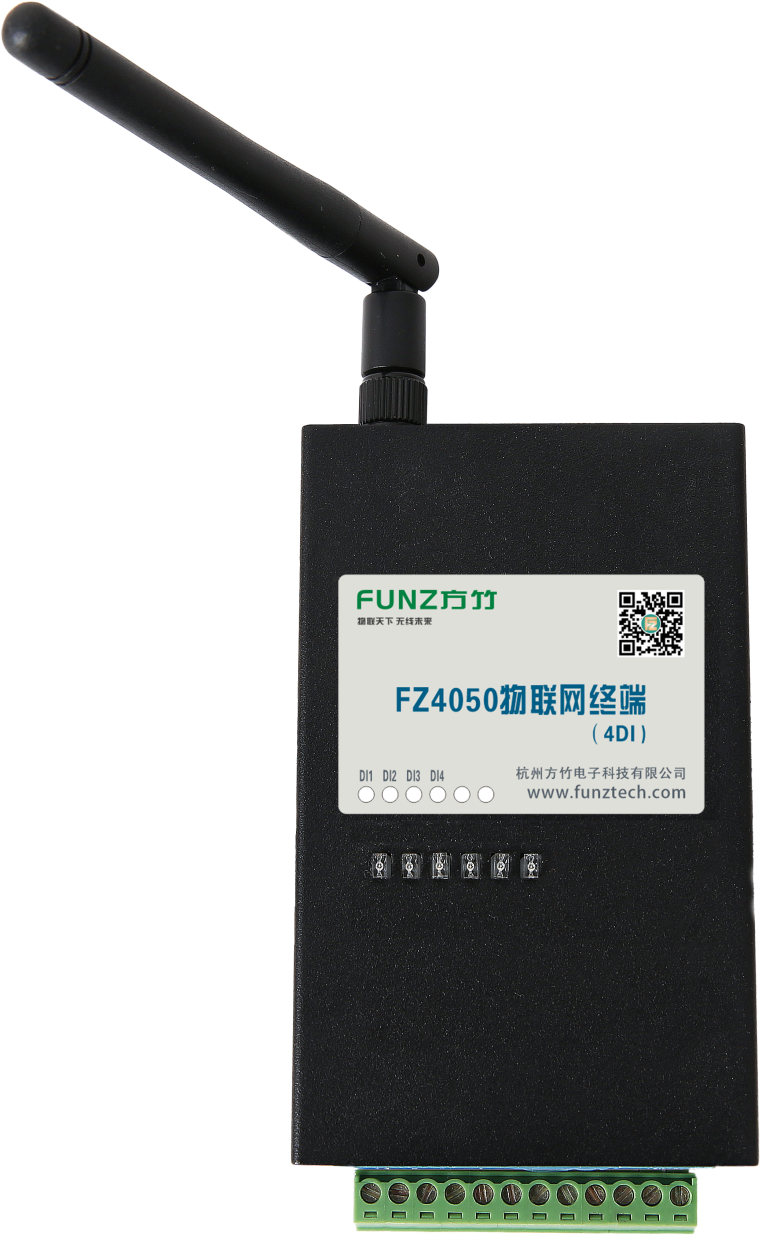

产品分类:工业物联网采集终端
功能:分布式IO终端
尺寸:101.1mm×62.0mm×25.5mm
支持开关量输入/开关量输出/模拟量输入/模拟量输出等各种信号类型
RS485/以太网/无线LoRa/无线4G通讯输出
MODBUS-RTU/MODBUS-TCP/MQTT协议输出
输入性能 | ||||||
型号 | FZ4050开关量输入模块 | FZ4060开关量输出模块 | FZ4055开关量输入输出模块 | FZ4017模拟量输入模块 | FZ4024模拟量输出模块 | FZ4033开关量和模拟量输入模块 |
IO | 4通道开关量采集,支持干湿节点输入 | 4通道继电器输出 | 2通道开关量采集,2通道开关量输出 | 4通道模拟量采集 | 4通道模拟量输出 | 2通道开关量采集和2通道模拟量采集 |
输出性能 | ||||||
型号 | FZ4000-C2000 | FZ4000- C2008 | FZ4000-C200C | FBox4000- C200E | ||
输出接口 | RS485 | RS485和以太网 | LoRa无线 | 4G无线 ( 全网通,支持电信、移动 和 联通) | ||
输出协议 | MODBUS-RTU | MODBUS- RTU和MODBUS-TCP | MODBUS (接入无线LoRa网关, MODBUS-RTU和MODBUS-TCP协议输出) | MQTT通讯协议 | ||
通用性能 | ||||||
接口 | 插入式接线端子12P(3.81间距) | |||||
配置接口 | RS485,默认115200-8-N-1 | |||||
供电 | 8~38VDC(符合工业应用的12V DC,24V DC电压要求均可) | |||||
功耗 | 0.3W@12VDC | |||||
外壳 | 钣金 101.1mm×62.0mm×25.5mm(不含天线与电气连接器) | |||||
安装方式 | 壁挂(或导轨,选配)安装 | |||||
工作环境 | -10~65℃;0%RH~90%RH(非结露) | |||||
存储条件 | -20~80℃;0%RH~90%RH(非结露) |

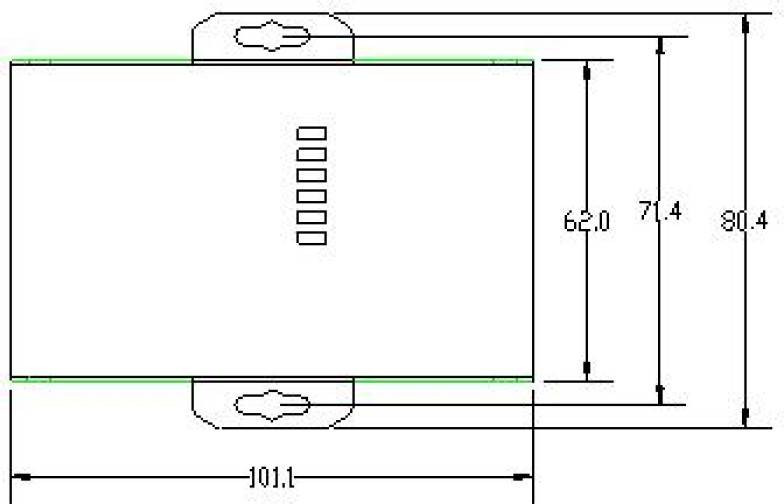

本产品为室内安装仪表,物联网网关尺寸101.1mm x 80.4mm x 25.5mm如下图:
注意:支持导轨安装,壁挂固定耳朵可拆卸。
名称 | 型号 | 描述 |
物联网终端 (4DI) | FZ4050- C2000 | 4通道开关量输入终端,RS485通讯采集,MODBUS-RTU协议输出 |
FZ4050- C2008 | 4通道开关量输入终端,MODBUS-RTU协议和MODBUS-TCP协议输出 | |
FZ4050- C200C | 4通道开关量输入终端,LoRa无线上传,接入LoRa网关实现MODBUS协议输出 | |
FBox4050- C200E | 4通道开关量输入终端,4G无线上传,MQTT协议接入IOT平台 | |
物联网终端 (4DO) | FZ4060- C2000 | 4通道开关量输出终端,RS485通讯采集,MODBUS-RTU协议输出 |
FZ4060- C2008 | 4通道开关量输出终端,MODBUS-RTU协议和MODBUS-TCP协议输出 | |
FZ4060- C200C | 4通道开关量输出终端,LoRa无线上传,接入LoRa网关实现MODBUS协议输出 | |
FBox4060- C200E | 4通道开关量输出终端,4G无线上传,MQTT协议接入IOT平台 | |
物联网终端 (2DI2DO) | FZ4055- C2000 | 2通道开关量输入和2通道开关量输出终端,RS485通讯采集, MODBUS-RTU协议输出 |
FZ4055- C2008 | 2通道开关量输入和2通道开关量输出终端,MODBUS-RTU协议和MODBUS-TCP协议输出 | |
FZ4055- C200C | 2通道开关量输入和2通道开关量输出终端,LoRa无线上传,接入LoRa网关实现MODBUS协议输出 | |
FBox4055- C200E | 2通道开关量输入和2通道开关量输出终端,4G无线上传,MQTT协议接入IOT平台 | |
物联网终端 (4AI) | FZ4017- C2000 | 4通道模拟量输入终端,RS485通讯采集,MODBUS-RTU协议输出 |
FZ4017- C2008 | 4通道模拟量输入终端,MODBUS-RTU协议和MODBUS-TCP协议输出 | |
FZ4017- C200C | 4通道模拟量输入终端,LoRa无线上传,接入LoRa网关实现MODBUS协议输出 | |
FBox4017- C200E | 4通道模拟量输入终端,4G无线上传,MQTT协议接入IOT平台 | |
物联网终端 (4AO) | FZ4024- C2000 | 4通道模拟量输出终端,RS485通讯采集,MODBUS-RTU协议输出 |
FZ4024- C2008 | 4通道模拟量输出终端,MODBUS-RTU协议和MODBUS-TCP协议输出 | |
FZ4024- C200C | 4通道模拟量输出终端,LoRa无线上传,接入LoRa网关实现MODBUS协议输出 | |
FBox4024- C200E | 4通道模拟量输出终端,4G无线上传,MQTT协议接入IOT平台 | |
物联网终端 (2DI2AI) | FZ4033- C2000 | 2通道开关量输入和2通道模拟量输入终端,RS485通讯采集, MODBUS-RTU协议输出 |
FZ4033- C2008 | 2通道开关量输入和2通道模拟量输入终端,MODBUS-RTU协议和MODBUS-TCP协议输出 | |
FZ4033- C200C | 2通道开关量输入和2通道模拟量输入终端,LoRa无线上传,接入LoRa网关实现MODBUS协议输出 | |
FBox4033- C200E | 2通道开关量输入和2通道模拟量输入终端,4G无线上传,MQTT协议接入IOT平台 | |
点对点无线采集 | FZ4050-60 | 4通道开关量采集,LoRa无线远传,4通道开关量输出 |
FZ4055-55 | 2通道开关量采集和2通道开关量输出,LoRa无线远传,2通道开关量输出和2通道开关量采集 | |
FZ4017-24 | 4通道模拟量采集,LoRa无线远传,4通道模拟量输出 | |
FBox4050- 60 | 4通道开关量采集,4G无线远传,4通道开关量输出 | |
FBox4055- 55 | 2通道开关量采集和2通道开关量输出,4G无线远传,2通道开关量输出和2通道开关量采集 | |
FBox4017- 24 | 4通道模拟量采集,4G无线远传,4通道模拟量输出 |
